آموزش طراحی مسیر کابل‌کشی با ترکیب بست چنگالی و لوله فولادی برق
کابل‌کشی برق یکی از بخش‌های حیاتی در هر پروژه ساختمانی، صنعتی و اداری است. انتخاب تجهیزات مناسب و طراحی صحیح مسیر کابل‌ها تأثیر مستقیمی بر ایمنی، دوام و کیفیت سیستم برق‌رسانی دارد. در میان روش‌های مختلف اجرای کابل‌کشی، استفاده ترکیبی از لوله فولادی برق و بست چنگالی یا اتصالات سینی کابل یک راهکار استاندارد و مطمئن محسوب میشود. این ترکیب علاوه بر حفاظت مکانیکی از کابل‌ها، باعث نظم‌دهی، سهولت در نگهداری و زیبایی مسیر میشود.

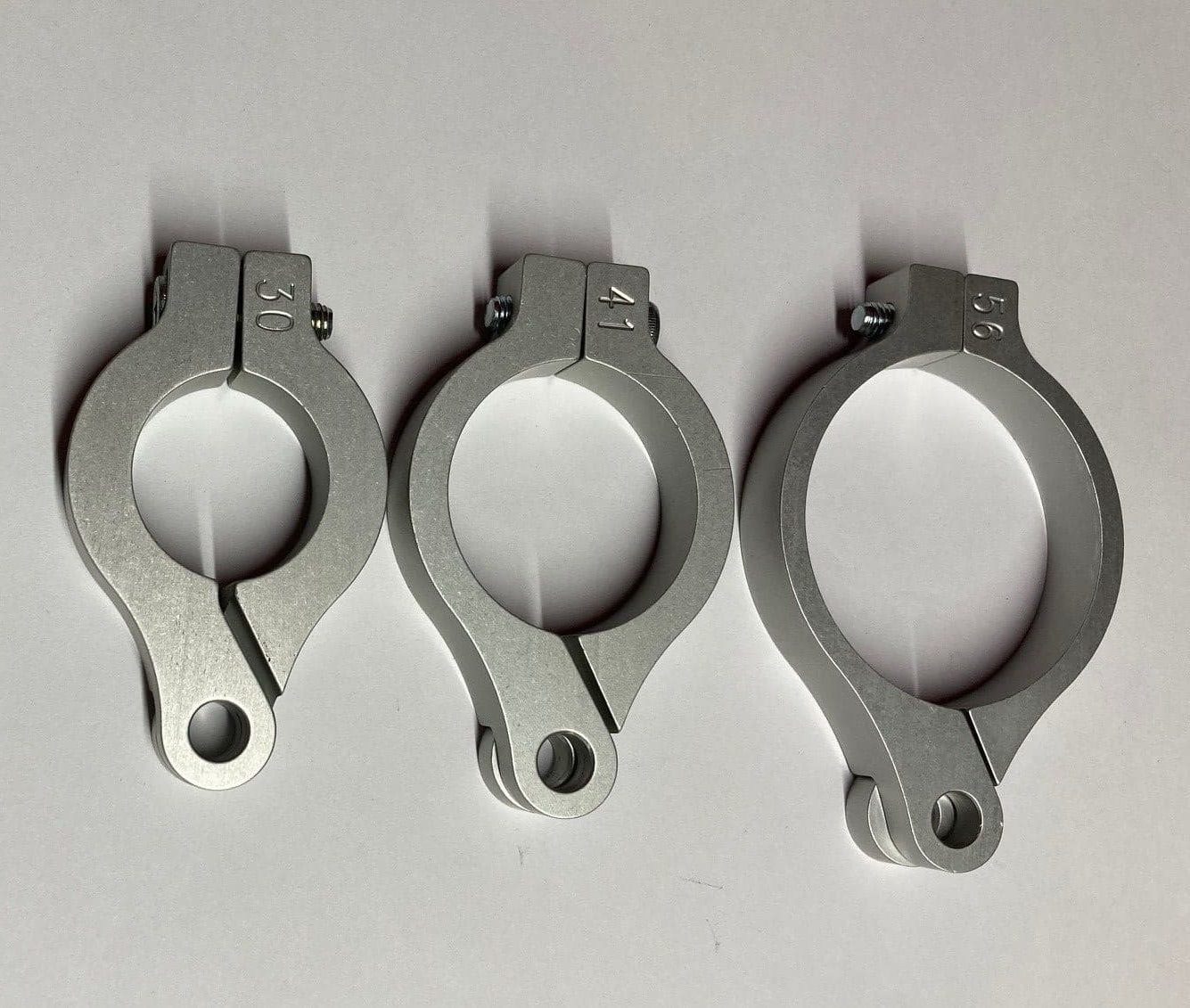

ضرورت استفاده از لوله فولادی برق در صنعت
لوله فولادی برق یکی از پرکاربردترین تجهیزات در اجرای سیستم‌های برق‌کشی صنعتی و ساختمانی است که نقش اصلی آن محافظت مکانیکی و ایمنی کابل‌ها در طول مسیر است. اهمیت استفاده از این لوله‌ها زمانی بیشتر مشخص میشود که پروژه در محیط‌های پرخطر، صنعتی یا مرطوب اجرا میشود و کابل‌ها نیاز به حفاظت چندلایه دارند.
حفاظت مکانیکی کابل‌ها
کابل‌ها در زمان عبور از مسیرهای مختلف ممکن است در معرض آسیب‌های فیزیکی مانند فشار، ضربه، ساییدگی و حتی جویدن توسط جوندگان قرار گیرند. لوله فولادی برق به عنوان یک غلاف فلزی مقاوم، مانع از هرگونه آسیب مستقیم به کابل میشود و طول عمر آن‌ها را چندین برابر افزایش می‌دهد. برای نظم دهی و تمیز بودن سیم کشی کابل‌ها هم سینی کابل و نردبان کابل انتخاب مناسبی هستند.
ایمنی در برابر آتش‌سوزی
لوله‌های فولادی برق به دلیل خاصیت نسوز بودن، در صورت بروز آتش‌سوزی مانع از گسترش سریع شعله‌ها در طول کابل‌ها می‌شوند. به همین دلیل در بسیاری از پروژه‌های حساس مانند بیمارستان‌ها، مراکز داده و کارخانه‌ها استفاده از آن‌ها الزامی است.
مقاومت در برابر رطوبت و خوردگی
محیط‌های صنعتی یا فضاهای باز اغلب با رطوبت، باران و بخار آب همراه هستند. استفاده از لوله فولادی گالوانیزه یا ضدزنگ باعث جلوگیری از زنگ‌زدگی و پوسیدگی مسیر کابل‌کشی میشود و یک لایه حفاظتی مطمئن در برابر رطوبت ایجاد می‌کند.
نظم‌دهی و زیبایی مسیر کابل‌کشی
یکی از مشکلات رایج در پروژه‌ها، آشفتگی و بی‌نظمی کابل‌هاست. عبور کابل‌ها از داخل لوله فولادی برق باعث میشود مسیرها کاملاً منظم، ایمن و مطابق با استانداردهای حرفه‌ای باشند. این موضوع به‌ویژه در پروژه‌های تجاری و اداری که ظاهر کار اهمیت دارد، بسیار ارزشمند است.
ایمنی الکتریکی
لوله‌های فولادی برق علاوه بر نقش مکانیکی، به عنوان یک مسیر ارتینگ طبیعی نیز عمل می‌کنند. در صورت بروز اتصالی یا نشتی جریان، لوله فلزی می‌تواند جریان خطا را به زمین منتقل کرده و از بروز حوادث برق‌گرفتگی یا آتش‌سوزی جلوگیری کند.
قابلیت توسعه و نگهداری آسان
با استفاده از لوله فولادی، کابل‌ها در مسیرهای مشخص و حفاظت‌شده حرکت می‌کنند. این موضوع در آینده امکان تعویض، ارتقا یا اضافه‌کردن کابل‌های جدید را بسیار ساده‌تر و کم‌هزینه‌تر می‌کند.
رعایت استانداردها و الزامات قانونی
در بسیاری از آیین‌نامه‌ها و استانداردهای برق‌کشی (مانند NEC یا استانداردهای ملی ایران)، استفاده از لوله فولادی برق در محیط‌های خاص مانند کارخانه‌ها، پارکینگ‌ها، تونل‌ها و مراکز صنعتی الزامی است. عدم استفاده از این لوله‌ها می‌تواند منجر به رد شدن پروژه در بازرسی‌های ایمنی شود.
کاربرد بست چنگالی در کابل‌کشی
بست چنگالی یکی از مهم‌ترین ابزارهای جانبی در سیستم کابل‌کشی است که وظیفه اصلی آن مهار، نگهداری و نظم‌دهی کابل‌ها در طول مسیر است. این بست‌ها به دلیل طراحی ساده و در عین حال کاربردی، جایگزین بسیاری از روش‌های سنتی مانند استفاده از سیم یا نوارهای نامناسب شده‌اند و امروزه در اکثر پروژه‌های ساختمانی و صنعتی مورد استفاده قرار می‌گیرند.
مهار و نگهداری کابل‌ها
بست چنگالی باعث میشود کابل‌ها در جای خود ثابت بمانند و از آویزان شدن، شل شدن یا حرکت اضافی آن‌ها جلوگیری شود. این موضوع به‌ویژه در مسیرهای طولانی یا روی دیوارها و سقف‌های کاذب اهمیت زیادی دارد.
نظم‌دهی مسیر کابل‌کشی
یکی از مشکلات بزرگ در پروژه‌های برق‌کشی، بی‌نظمی کابل‌هاست. استفاده از بست چنگالی کمک می‌کند کابل‌ها در کنار هم و در یک مسیر مشخص قرار بگیرند و ظاهر کار تمیز و استاندارد باشد.
کاهش فشار مکانیکی بر کابل‌ها
وقتی کابل‌ها بدون بست رها شوند، وزن خودشان می‌تواند باعث کشیدگی یا آسیب به روکش شود. بست چنگالی با مهار مناسب کابل‌ها، فشار مکانیکی را کاهش داده و از پارگی یا خم شدن بیش‌ازحد جلوگیری می‌کند.
امکان نصب چندین کابل به‌صورت هم‌زمان
طراحی بست چنگالی به گونه‌ای است که می‌توان چندین کابل را در یک بست جای داد. این ویژگی باعث صرفه‌جویی در زمان نصب، کاهش تعداد بست‌ها و افزایش سرعت اجرا میشود.
کاربرد در انشعاب‌گیری و خروجی‌ها
پس از عبور کابل‌ها از داخل لوله فولادی برق یا ریل‌ها، معمولاً نیاز به هدایت آن‌ها به سمت مصرف‌کننده‌ها وجود دارد. در این مرحله، بست چنگالی بهترین گزینه برای مرتب‌سازی انشعاب‌هاست و کمک می‌کند کابل‌ها با مسیر مشخص و بدون آشفتگی به مقصد برسند.
قابلیت استفاده در محیط‌های مختلف
- در ساختمان‌های مسکونی برای مرتب‌سازی کابل‌های روشنایی و پریزها
- در پروژه‌های صنعتی برای مهار کابل‌های قدرت و کنترل
- در مراکز مخابراتی و شبکه برای نظم‌دهی کابل‌های دیتا و فیبر نوری
- در محیط‌های خارجی برای نگهداری کابل‌ها روی دیوار یا سقف
افزایش ایمنی پروژه
کابل‌های رها شده یا آویزان می‌توانند خطراتی مانند برق‌گرفتگی، آتش‌سوزی یا آسیب فیزیکی ایجاد کنند. بست چنگالی با مهار صحیح کابل‌ها، این خطرات را به حداقل می‌رساند و ایمنی محیط را تضمین می‌کند.
صرفه‌جویی در زمان و هزینه
نصب بست چنگالی ساده و سریع است و نیاز به ابزار خاصی ندارد. این موضوع باعث کاهش زمان اجرای پروژه و هزینه‌های نصب نسبت به روش‌های سنتی میشود.
مراحل طراحی مسیر کابل‌کشی ترکیبی
۱. تحلیل نیاز پروژه
در ابتدای کار باید نوع کابل‌ها (قدرت، دیتا، شبکه، تلفن و …)، تعداد آن‌ها، ظرفیت عبور جریان و شرایط محیطی بررسی شود.
۲. طراحی مسیر اصلی با لوله فولادی برق
- مسیرهای اصلی برق‌رسانی، معمولاً با لوله فولادی طراحی می‌شوند.
- باید از خم‌های غیرضروری اجتناب کرد تا کابل‌کشی ساده‌تر انجام گیرد.
- در نقاط حساس، لوله‌ها باید روی ساپورت‌های محکم نصب شوند.
۳. انشعاب‌گیری با بست چنگالی
پس از خروج کابل‌ها از لوله فولادی، برای انشعاب‌گیری و هدایت به سمت مصرف‌کننده‌ها، استفاده از بست چنگالی توصیه میشود.
- فاصله استاندارد بین بست‌ها معمولاً ۴۰ تا ۶۰ سانتی‌متر است.
- کابل‌ها باید بدون کشش و فشار درون بست قرار گیرند.
۴. رعایت اصول ایمنی و استانداردها
- در خروجی لوله‌ها حتماً از گلند یا بوشینگ استفاده کنید تا کابل‌ها آسیب نبینند.
- کابل‌های قدرت و دیتا باید با فاصله مناسب نصب شوند تا نویز الکترومغناطیسی ایجاد نشود.
- مسیرها باید به گونه‌ای طراحی شوند که در آینده امکان توسعه یا اضافه کردن کابل وجود داشته باشد.

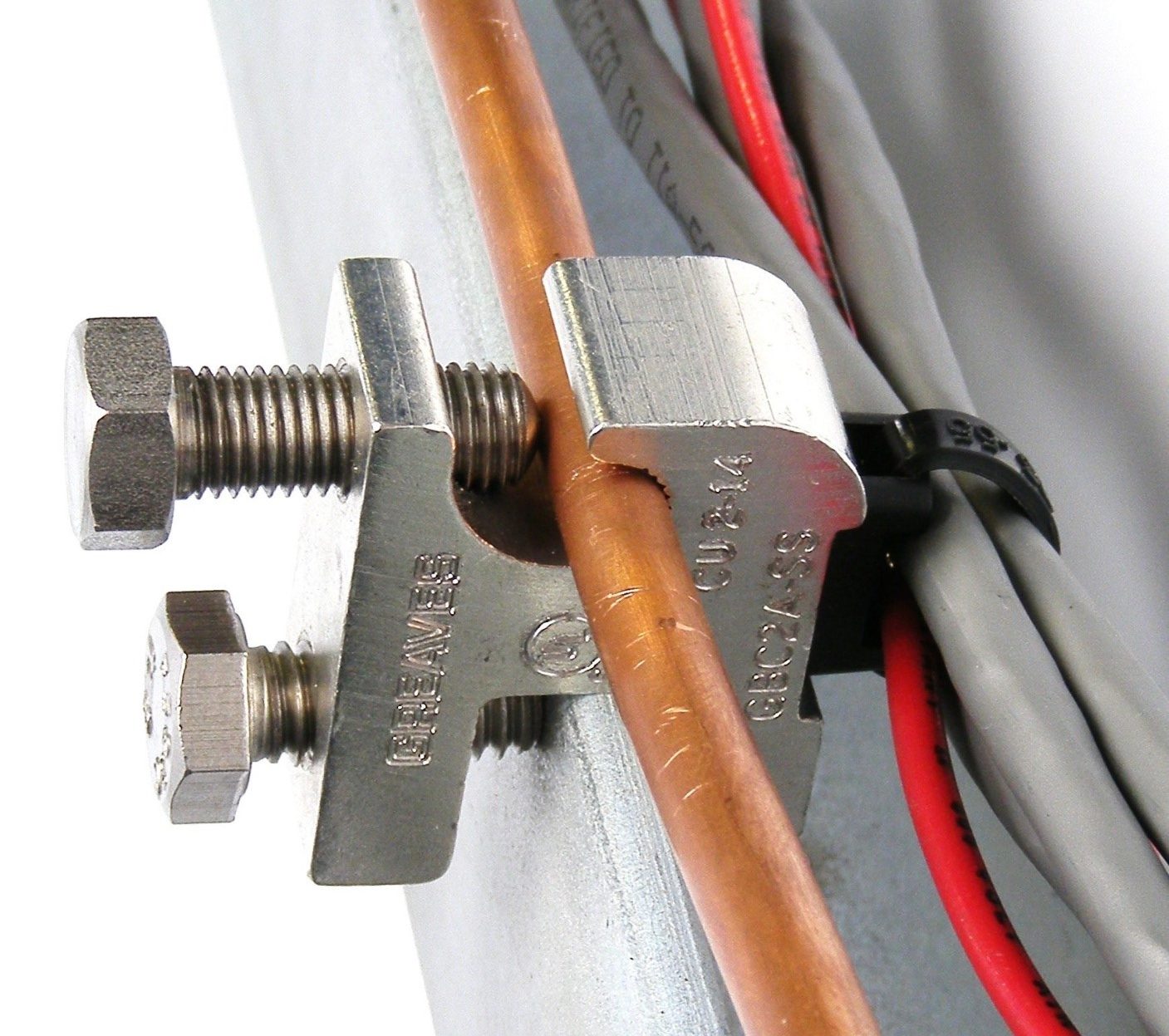

مزایای استفاده از لوله فولادی برق و بست چنگالی
ترکیب لوله فولادی برق و بست چنگالی یکی از حرفه‌ای‌ترین و مطمئن‌ترین روش‌ها در طراحی و اجرای مسیر کابل‌کشی محسوب میشود. این ترکیب نه‌تنها حفاظت فیزیکی و مکانیکی کابل‌ها را تضمین می‌کند، بلکه باعث نظم‌دهی، زیبایی و افزایش ایمنی کل سیستم برق‌رسانی نیز میشود. در ادامه، مزایای مهم این روش را به تفکیک بررسی می‌کنیم:
۱. افزایش ایمنی کابل‌ها
لوله فولادی برق به عنوان یک لایه مقاوم، کابل‌ها را در برابر ضربه‌های مکانیکی، فشار، رطوبت و حتی جوندگان محافظت می‌کند. در کنار آن، بست چنگالی نیز مانع آویزان شدن کابل‌ها و تماس ناایمن آن‌ها با سطح‌های مختلف میشود. ترکیب این دو، احتمال بروز آسیب و خطرات ناشی از کابل‌کشی را به حداقل می‌رساند.
۲. مقاومت بالا در شرایط محیطی
- در محیط‌های صنعتی با گردوغبار، رطوبت و مواد شیمیایی، لوله فولادی برق (به‌ویژه نوع گالوانیزه) محافظی عالی برای کابل‌هاست.
- در مسیرهای داخلی و نقاطی که کابل‌ها از لوله خارج می‌شوند، بست چنگالی از شل شدن و بی‌نظمی جلوگیری می‌کند.
به این ترتیب سیستم کابل‌کشی در هر شرایطی مقاوم و پایدار باقی می‌ماند.
۳. نظم‌دهی و مدیریت بهتر کابل‌ها
کابل‌کشی بدون بست یا لوله معمولاً با آشفتگی همراه است. لوله فولادی برق مسیر اصلی و مطمئن کابل‌ها را مشخص می‌کند و بست چنگالی انشعابات و شاخه‌های فرعی را به‌صورت منظم نگه می‌دارد گاهی اوقات هم از نردبان کابل برای این نظم دهی استفاده میشود. این نظم‌دهی به ظاهر پروژه جلوه‌ای کاملاً حرفه‌ای می‌دهد.
۴. افزایش طول عمر کابل‌ها
وقتی کابل‌ها در معرض ضربه، رطوبت یا فشار مکانیکی قرار نگیرند، مدت زمان بیشتری بدون نیاز به تعویض یا تعمیر کار می‌کنند. لوله فولادی و بست چنگالی به‌صورت مشترک باعث افزایش طول عمر مفید کابل‌ها می‌شوند و هزینه‌های نگهداری در آینده را کاهش می‌دهند.
۵. جلوگیری از تداخل الکترومغناطیسی (EMI)
یکی از مزایای مهم لوله فولادی برق، خاصیت شیلدینگ فلزی آن است که از انتشار یا دریافت نویز الکترومغناطیسی جلوگیری می‌کند. این ویژگی به‌ویژه در محیط‌هایی که کابل‌های دیتا و شبکه در کنار کابل‌های قدرت قرار می‌گیرند اهمیت دارد.
۶. صرفه‌جویی در زمان و هزینه
- چنگالی نصب سریع و آسانی بست دارد و برای نگهداری چند کابل هم‌زمان مناسب است.
- لوله فولادی برق با استانداردسازی مسیرها، هزینه تعمیرات و بازبینی‌های دوره‌ای را کاهش می‌دهد.
در نتیجه استفاده از این ترکیب، سرعت اجرا افزایش یافته و هزینه‌های کلی پروژه کمتر میشود.
۷. قابلیت توسعه و انعطاف‌پذیری بالا
در بسیاری از پروژه‌ها، نیاز به اضافه کردن کابل‌های جدید در آینده وجود دارد. وجود لوله فولادی برق و بست چنگالی این امکان را فراهم می‌کند که مسیرهای موجود بدون تخریب گسترده، توسعه پیدا کنند.
۸. بهبود ایمنی الکتریکی
- لوله فولادی برق می‌تواند به‌عنوان یک مسیر ارتینگ طبیعی عمل کند و جریان‌های خطا را به زمین منتقل نماید.
- بست چنگالی نیز کابل‌ها را از تماس ناایمن با سایر تجهیزات و سازه‌ها دور نگه می‌دارد.
این ترکیب احتمال برق‌گرفتگی یا آتش‌سوزی را به‌شدت کاهش می‌دهد.
۹. رعایت استانداردها و الزامات قانونی
در بسیاری از استانداردهای بین‌المللی (مانند NEC یا IEC) و همچنین آیین‌نامه‌های ملی، استفاده از لوله فولادی و بست‌های ایمن برای کابل‌کشی در پروژه‌های صنعتی و ساختمانی الزامی است. اجرای این ترکیب، تضمین می‌کند که پروژه در بازرسی‌های ایمنی و فنی پذیرفته شود.
۱۰. زیبایی و جلوه ظاهری پروژه
یک مسیر کابل‌کشی منظم و ایمن نه‌تنها از نظر عملکردی اهمیت دارد، بلکه در پروژه‌های تجاری، اداری و حتی مسکونی بر جلوه بصری محیط نیز تأثیر می‌گذارد. لوله‌های فولادی و بست‌های چنگالی با ایجاد نظم، باعث زیباتر شدن مسیرها می‌شوند.
جمع‌بندی
استفاده ترکیبی از لوله فولادی برق و بست چنگالی روشی ایمن، استاندارد و حرفه‌ای برای کابل‌کشی است. لوله فولادی وظیفه حفاظت مکانیکی، افزایش ایمنی الکتریکی و جلوگیری از آسیب‌های محیطی را بر عهده دارد، در حالی که بست چنگالی نظم‌دهی، مهار و مدیریت آسان کابل‌ها را تضمین می‌کند. این ترکیب علاوه بر افزایش طول عمر کابل‌ها، موجب صرفه‌جویی در زمان و هزینه، زیبایی مسیر و رعایت الزامات ایمنی و استانداردهای برق‌کشی میشود.
