نصب سینی کابل
سینی کابل چیست؟
سینی کابل (Cable Tray) نوعی ساختار فلزی یا پلاستیکی است که به عنوان نگهدارنده و مسیر عبور کابل‌های برق و دیتا استفاده می‌شود. این سینی‌ها کابل‌ها را از آسیب فیزیکی، تماس با آب و عوامل خارجی محافظت کرده و امکان دسترسی آسان برای تعمیرات و توسعه را فراهم می‌کنند.
چرا از سینی کابل استفاده میکنیم؟
تا حالا شده با یک دسته کابل در هم پیچیده روبرو شوید؟ سینی کابل دقیقاً برای جلوگیری از همین وضعیت طراحی شده. با نصب سینی کابل، نه تنها کابل‌ها منظم و ایمن نگهداری می‌شوند، بلکه فرآیند نگهداری، عیب‌یابی و توسعه کابل‌کشی هم ساده‌تر می‌شود.
کاربردهای رایج سینی کابل در صنایع مختلف
-
پروژه‌های ساختمانی (اداری، تجاری، مسکونی)
-
کارخانجات صنعتی و خطوط تولید
-
مراکز داده و سرورها
-
بیمارستان‌ها و مراکز حساس
-

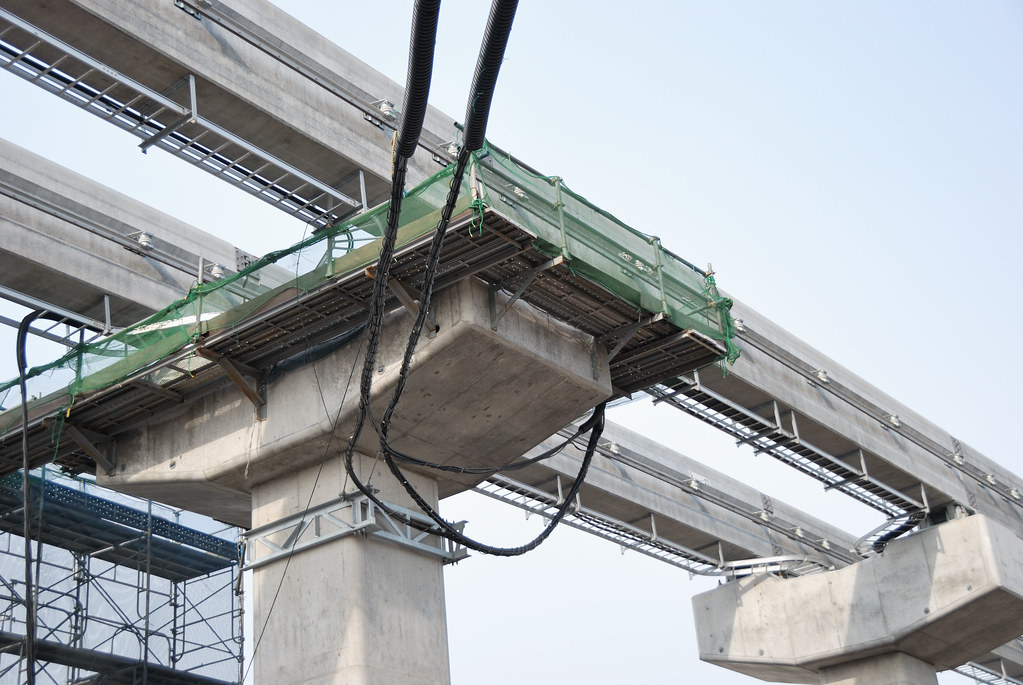

تونل‌های انتقال برق و زیرساخت‌های شهری
راهنمای خرید سینی کابل
اگر قصد خرید سینی کابل دارید، حتماً به جنس، ضخامت، نوع پوشش ضدزنگ (مثل گالوانیزه گرم یا سرد)، ابعاد و نوع آن (نردبانی، کف‌پوش‌دار یا مشبک) توجه کنید. انتخاب مناسب بسته به محیط نصب (مثلاً صنعتی یا ساختمانی)، تعداد و نوع کابل‌ها و شرایط آب‌وهوایی انجام می‌شود.
در کنار سینی کابل، ریل سی چنل (C-Channel) یکی از اجزای ضروری برای نصب و ساپورت سینی‌هاست. این ریل‌ها نقش ستون یا نگهدارنده سینی را دارند و معمولاً روی دیوار، سقف یا درون داکت نصب می‌شوند. کیفیت ساخت ریل سی‌چنل باید بالا باشد تا وزن کابل‌ها را تحمل کند و در طول زمان دچار خمیدگی یا زنگ‌زدگی نشود.
برای خرید، توصیه می‌شود از فروشگاه‌ها یا تولیدکنندگان معتبر خرید کنید که اطلاعات فنی دقیق، ضمانت و مشاوره فنی ارائه می‌دهند.
انواع سینی کابل و ویژگی‌های آن‌ها
سینی کابل فلزی
پرکاربردترین نوع سینی کابل که از جنس گالوانیزه، استیل یا آلومینیوم ساخته می‌شود. مقاومت بالا، طول عمر زیاد و تحمل بار از ویژگی‌های آن است.
سینی کابل پلاستیکی
در محیط‌هایی با رطوبت بالا یا خورندگی زیاد، سینی کابل پلاستیکی کاربرد دارد. سبک‌تر است، اما تحمل وزن کمتری دارد.
تفاوت سینی کابل مشبک، نردبانی و ساده
-

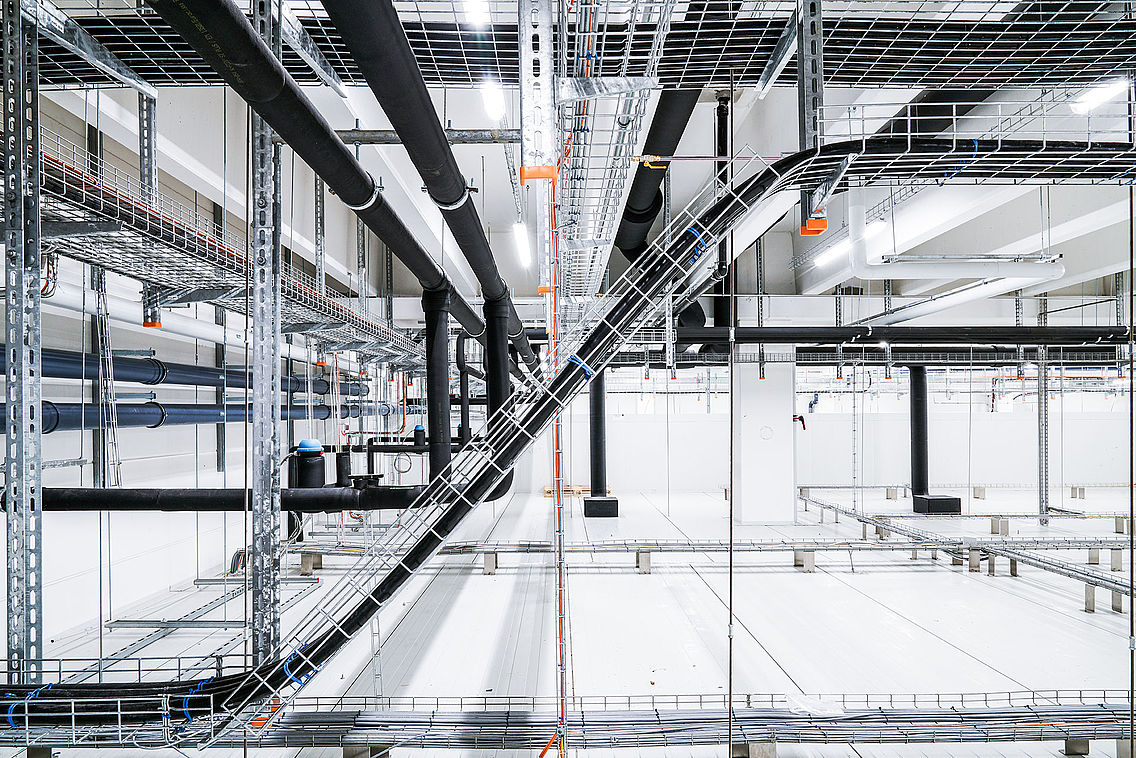

مشبک: برای تهویه بهتر و کاهش وزن کلی
-
نردبانی: مناسب کابل‌های سنگین، مخصوصاً در صنایع
-
ساده (کفی): برای کاربردهای سبک و محیط‌های داخلی
در ادامه یکی از پرکاربردترین انواع سینی کابل را با هم بررسی میکنیم.

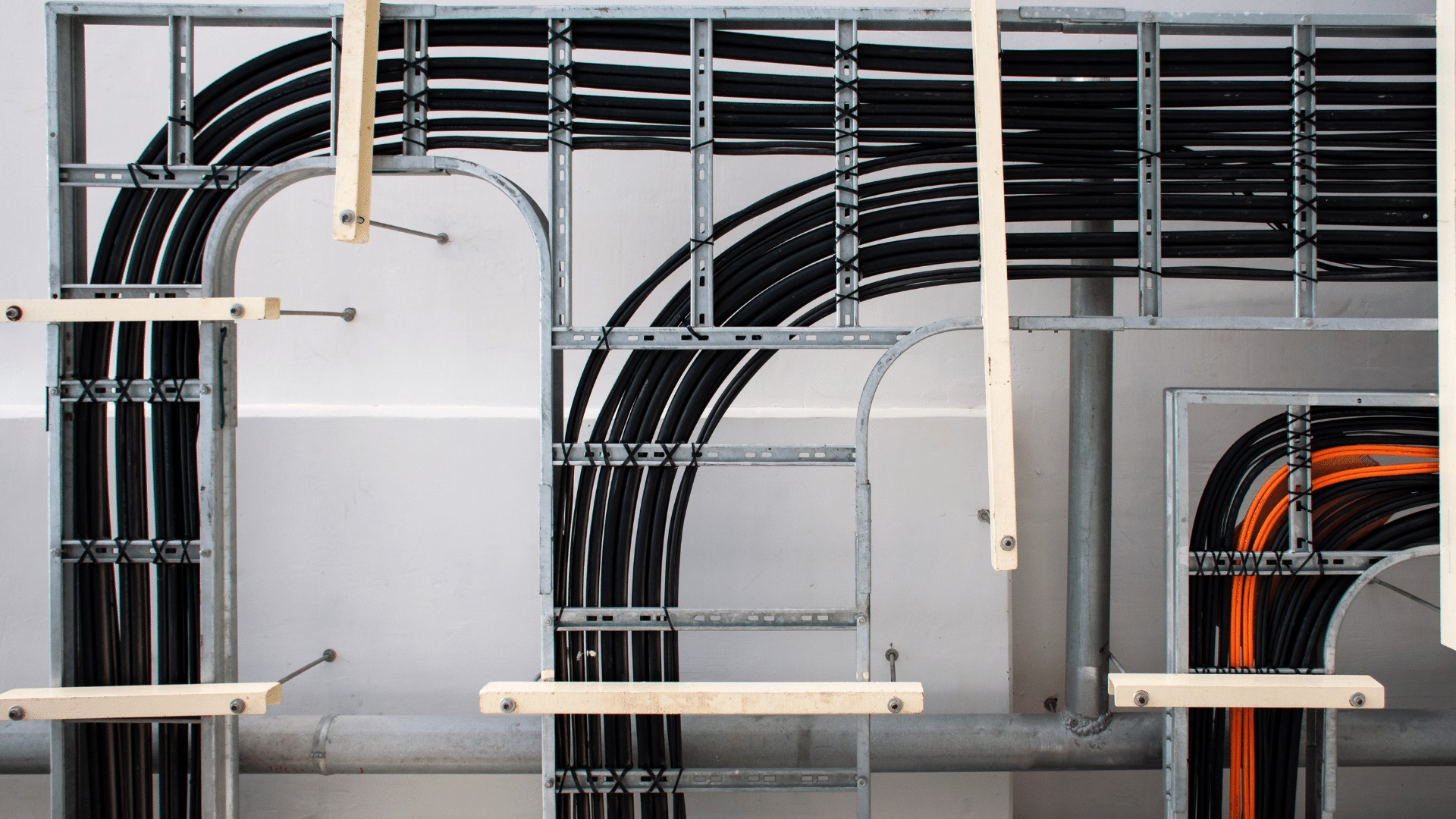

نردبان کابل (Cable Ladder) یکی از پرکاربردترین انواع سینی کابل است که ساختاری شبیه نردبان دارد؛ یعنی شامل دو ریل کناری و پله‌هایی در فواصل منظم. این ساختار باعث می‌شود تا تهویه مناسبی بین کابل‌ها جریان داشته باشد و همچنین کابل‌ها از وزن خود دچار خمیدگی یا فشار اضافه نشوند.
تفاوت اصلی نردبان کابل با سینی کابل تخت (کفی) در تحمل بار، استحکام و مناسب‌بودن برای مسیرهای طولانی یا محیط‌های صنعتی سنگین است. به‌همین دلیل نردبان کابل معمولاً در نیروگاه‌ها، پالایشگاه‌ها، کارخانه‌ها و پروژه‌های صنعتی استفاده می‌شود.
نکته مهم: نردبان کابل هم مانند سینی کابل باید با استفاده از ریل سی چنل، ساپورت، براکت و اتصالات مخصوص نصب شود. جنس آن معمولاً از گالوانیزه گرم، استیل یا آلومینیوم است که در برابر رطوبت و خوردگی مقاوم باشند.
مراحل نصب سینی کابل به زبان ساده
طراحی مسیر عبور کابل‌ها
اولین قدم، طراحی دقیق مسیر سینی کابل است. باید به نقاط مصرف، مسیرهای بدون مانع، دسترسی آسان و کمترین طول کابل توجه شود.
انتخاب نوع سینی و تجهیزات جانبی
براساس نوع کابل‌ها و محیط نصب، نوع سینی (فلزی یا پلاستیکی)، عرض و عمق آن و همچنین اتصالاتی مثل زانویی، سه‌راهی، تبدیل و … انتخاب می‌شوند.
نصب براکت و ساپورت‌ها
براکت‌ها همان نگهدارنده‌هایی هستند که سینی‌ها روی آن‌ها قرار می‌گیرند. فاصله بین براکت‌ها بر اساس وزن کابل و نوع سینی تعیین می‌شود (معمولاً ۱ تا ۲ متر).
فیکس‌کردن سینی‌ها به ساپورت
سینی‌ها با پیچ و مهره یا گیره‌های مخصوص به ساپورت متصل می‌شوند. دقت شود که لق نباشند و ارتینگ هم رعایت شود.
عبور کابل‌ها و مدیریت نهایی
کابل‌ها با نظم درون سینی‌ها قرار می‌گیرند. استفاده از بست‌های پلاستیکی و برچسب‌گذاری توصیه می‌شود.
در جدول زیر به برخی از انواع سینی کابل اشاره شده است:
| نوع سینی کابل | ویژگی‌ها | کاربردها |
|---|---|---|
| سینی کابل گالوانیزه گرم | مقاوم در برابر خوردگی، پوشش ضخیم روی | استفاده در محیط‌های مرطوب، صنعتی و فضای باز |
| سینی کابل گالوانیزه سرد | ظاهری صاف و براق، مقاومت کمتر از نوع گرم | پروژه‌های ساختمانی داخلی و محیط‌های خشک |
| سینی کابل آلومینیومی | سبک، ضدزنگ، رسانای حرارتی بالا | مناسب برای تأسیسات برقی، محیط‌های مرطوب یا خورنده |
| سینی کابل استیل (استنلس) | بسیار مقاوم، ضدزنگ، طول عمر بالا | صنایع غذایی، شیمیایی و مکان‌هایی با نیاز به بهداشت بالا |
| سینی کابل PVC یا پلاستیکی | عایق الکتریکی، سبک، مقاوم در برابر رطوبت | کابل‌کشی در محیط‌های خانگی یا کم‌خطر |
| سینی کابل مشبک (توری‌دار) | دارای سوراخ برای تهویه بهتر، دفع حرارت | مراکز داده، سیستم‌های تهویه و شبکه‌های کامپیوتری |
نکات مهم در نصب سینی کابل
رعایت فاصله استاندارد بین ساپورت‌ها
فاصله بیش از حد باعث افتادگی سینی و فشار به کابل می‌شود. فاصله معمول بین ساپورت‌ها برای سینی فلزی حدود ۱.۵ متر است.
استفاده از اتصالات مناسب
اتصالات ضعیف یا نامناسب، استحکام مسیر کابل را از بین می‌برد. زانویی‌ها، سه‌راهی‌ها و تبدیل‌ها باید استاندارد و متناسب باشند.
رعایت اصول ایمنی و جلوگیری از آسیب به کابل‌ها
لبه‌های تیز، پیچ‌های بیرون زده یا سینی‌های برش نخورده می‌توانند کابل را زخمی کنند. همیشه لبه‌ها باید سنباده‌خورده و ایمن باشند.
اشتباهات رایج هنگام نصب سینی کابل
-
استفاده نکردن از نقشه دقیق
-
فاصله زیاد بین ساپورت‌ها
-
استفاده از سینی اشتباه برای محیط مرطوب یا خورنده
-
نداشتن ارت مناسب
-
بی‌نظمی در قرار دادن کابل‌ها
استانداردهای نصب سینی کابل
استانداردهای داخلی
در ایران، مقررات ملی ساختمان و دستورالعمل‌های شرکت‌های توزیع برق راهنمای خوبی برای نصب سینی کابل هستند.
استانداردهای بین‌المللی مثل IEC و NEMA
این استانداردها شامل ضوابطی برای انتخاب جنس، تحمل بار، تست‌های مقاومت، فاصله ساپورت و موارد دیگر هستند.
ابزارهای موردنیاز برای نصب سینی کابل
-
دریل و پیچ‌گوشتی
-
متر و تراز
-
قیچی یا فرز برای برش سینی
-
پیچ و مهره، براکت و بست کابل
-
تجهیزات ایمنی مثل دستکش و عینک
مقایسه نصب سینی کابل در پروژه‌های صنعتی و ساختمانی
در پروژه‌های صنعتی معمولاً مسیرها پیچیده‌تر، کابل‌ها سنگین‌تر و نیاز به سینی‌های مقاوم‌تر و لوله فولادی برق با دوام‌تر وجود دارد، در حالی‌که در پروژه‌های ساختمانی سبک، نصب تجهیزات ساده‌تر و با هزینه کمتر انجام می‌شود.
مزایای استفاده از سینی کابل در مقایسه با لوله برق
-
نصب سریع‌تر و آسان‌تر
-
دسترسی بهتر برای تعمیر یا افزایش کابل
-
تهویه بهتر برای کابل‌ها
-
کاهش هزینه‌ها در پروژه‌های بزرگ
هزینه نصب سینی کابل چقدر است؟
قیمت تمام‌شده به عوامل زیادی بستگی دارد، از جمله:
-
نوع سینی (فلزی یا پلاستیکی)
-
متراژ پروژه
-
دستمزد نصاب
-
موقعیت نصب (روی سقف، دیوار یا زیر زمین)
نگهداری و بازرسی دوره‌ای سینی کابل‌ها
سینی‌ها باید دوره‌ای بازرسی شوند تا مواردی مانند زنگ‌زدگی، شل‌شدن پیچ‌ها یا آسیب به کابل‌ها بررسی و اصلاح شوند. این کار عمر سیستم را بالا می‌برد و ایمنی را حفظ می‌کند.
جمع‌بندی نهایی
نصب سینی کابل یک کار دقیق و تخصصی است که اگر درست انجام شود، هم ظاهر پروژه را حرفه‌ای‌تر می‌کند و هم عملکرد آن را بهبود می‌دهد. با رعایت استانداردها، انتخاب تجهیزات مناسب و نصب اصولی، می‌توان یک سیستم کابل‌کشی منظم، ایمن و قابل اطمینان داشت.
